BIM技术加持 巅峰国际官网钢构项目治理实现传统经验到精密化转变
颁布日期：2020/6/16 浏览次数：5309
见微知著！在安徽巅峰国际官网钢构股份有限公司总承包建设的紫云广场项目上 ，施工现场预留预埋作业成就这一细节有效折射出巅峰国际官网人对BIM技术的精密化使用 ，同时也反映出巅峰国际官网人对工程质量细节的高尺度、严要求！
作为安徽省内首个装配式钢结构公共构筑项目 ，紫云广场项目备受关注。巅峰国际官网钢构作为项主张EPC总承包方 ，积极利用BIM技术 ，将“技术+治理”有效地结合起来 ，致力实现项目精密化治理。
.png "1(1)")
项目概况
紫云广场项目地下2层（含人防） ，地上为双塔及裙房结构 ，其中A塔22层、B塔11层 ，裙房5层。构筑高度97.5m ，总构筑面积约7.05万平方米。地下部门结构为劲性柱钢筋砼结构 ，地上选取钢框架支持结构 ，均为现浇混凝土楼板。
目前 ，现场施工作业正井井有条地推动 ，其中A、B塔楼别离实现主体2层、7层顶板混凝土浇筑 ，裙房进入地下室负二层结构施工阶段。
紫云广场项目现阶段施工形象进度
BIM技术利用布景
该项目机电施工内容蕴含电气（强电、弱电、电梯）、给排水、暖通（防排烟、透风、采暖）、智能化等专业系统 ，专业共同默契需要高 ，穿插作业施工难度大。
传统的施工步骤是使用二维软件（如CAD）绘造机电综合图纸 ，并辅以部门的剖面图的方式来解决机电管线综合的问题。由于传统的管线综合存在先天的局限性 ，不能齐全保障其管线布局的合理性。选取BIM技术 ，能够大幅度提高管线综合的效能 ，将施工的土建和机电设备管线进行三维精密化建模 ，并选取BIM技术中拥有可视化模型及碰撞检测职能 ，对现有信息模型进行碰撞查抄 ，可直观地发现管线综合中的问题 ，实时调整 ，从而削减了施工中不用要的返工 ，提高了机电装置的成功率。
01凭据设计施工图纸创建各专业施工图模型
.png "3(1)")
地下室结构模型
地下室机电管线模型
02合模 ，碰撞查抄 ，优化管线综合模型
.png "5(1)")

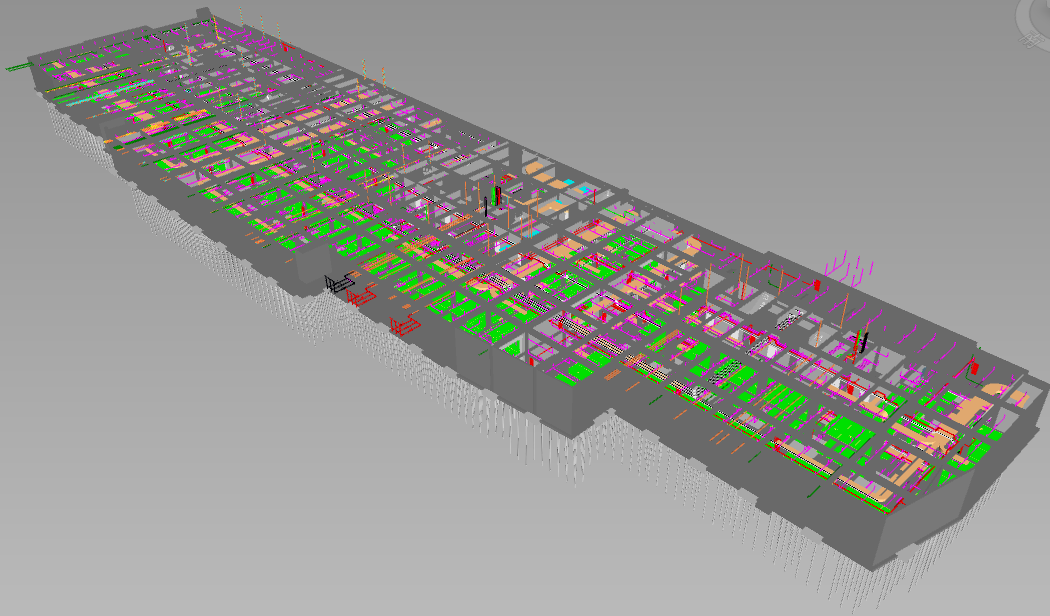

优化后的管综模型
03管综模型出图
.jpg "001(14)")
电气管线预留预埋定位图
04技术交底 ，领导现场管线预埋装置作业
.jpg "002(11)")
电气管线现场预留预埋作业
构筑装置工程预留预埋阶段的施工技术对于整个工程的进展以及工程安全至关沉要。使用BIM技术进行精密化建模与综合排布 ，在有效地提高机电管线设计优化性、合格率的同时 ，也提高了现场预留预埋作业的质量 ，同时削减了施工现场的返工量 ，也推进了机电设备装置的绿色施工。巅峰国际官网钢构通过BIM技术与现场治理的有效结合 ，项目治理也实现从传统经验到精密化的成功转!
