“智”造将来——千眼狼高快视觉+AI科技赋能泛半导体造作产业
颁布日期：2025/3/1 浏览次数：1426
2月27日，“机械视觉与AI赋能泛半导体造作产业发展大会”在合肥盛大启幕。安徽省视觉技术协会副理事长单元，国在行业高快摄像机、科学相机的头部厂商，中科视界深度参加这次盛会，首创人吕盼稂先生光临现场并致大会开幕词，与各位嘉宾共同探求泛半导体造作产业发展与愿景。
随着5G通讯、人为智能、物联网等技术急剧发展，对芯片需要持续攀升，推动泛半导体造作产业蓬勃发展。同时产业在向更高快率、更高精度、更智能化的方向发展，对造作过程中的检测、节造和质量提出更高要求。
作为人为智能的沉要分支，机械视觉仿照人类视觉系统，对出产过程中的各类物体和场景急剧正确的鉴别与检测，AI技术则赋予设备壮大的进建和分析能力，二者深度融合，以适应复杂严苛的工作。
从纳米级缺点检测到高快精密作为捉拿，千眼狼高快机械视觉+AI科技依附自主研发的高快摄像机、sCMOS科学相机，为泛半导体造作全流程提供关键视觉解决规划，助力客户攻克主题工艺难题。
.jpg "987(1)")
高快摄像机在晶圆切割、封装和测试中的利用——
编带机吸头/卡爪定位：千眼狼3000帧级高快摄像机捉拿吸嘴取放芯片瞬态位移，清澈观察吸头和卡爪的定位精度和不变性。AI分析机械手活动轨迹，预防飞片风险。点胶机胶路节造：通过千眼狼2000帧级高快摄像机捕获分歧气压下胶体拉丝、断胶等异常瞬态图像，定位阀体梗塞或气压颠簸故障。
分选机与锡膏焊接监测：通过千眼狼万帧级高快摄像机监测分选机吸头和顶针作为，锡膏流动和焊接情况，通过慢作为回放，清澈观察作为缺点，AI分析共同情况，判断设备是否必要守护。
sCMOS科学相机在半导体晶圆/芯片缺点检测中的利用——

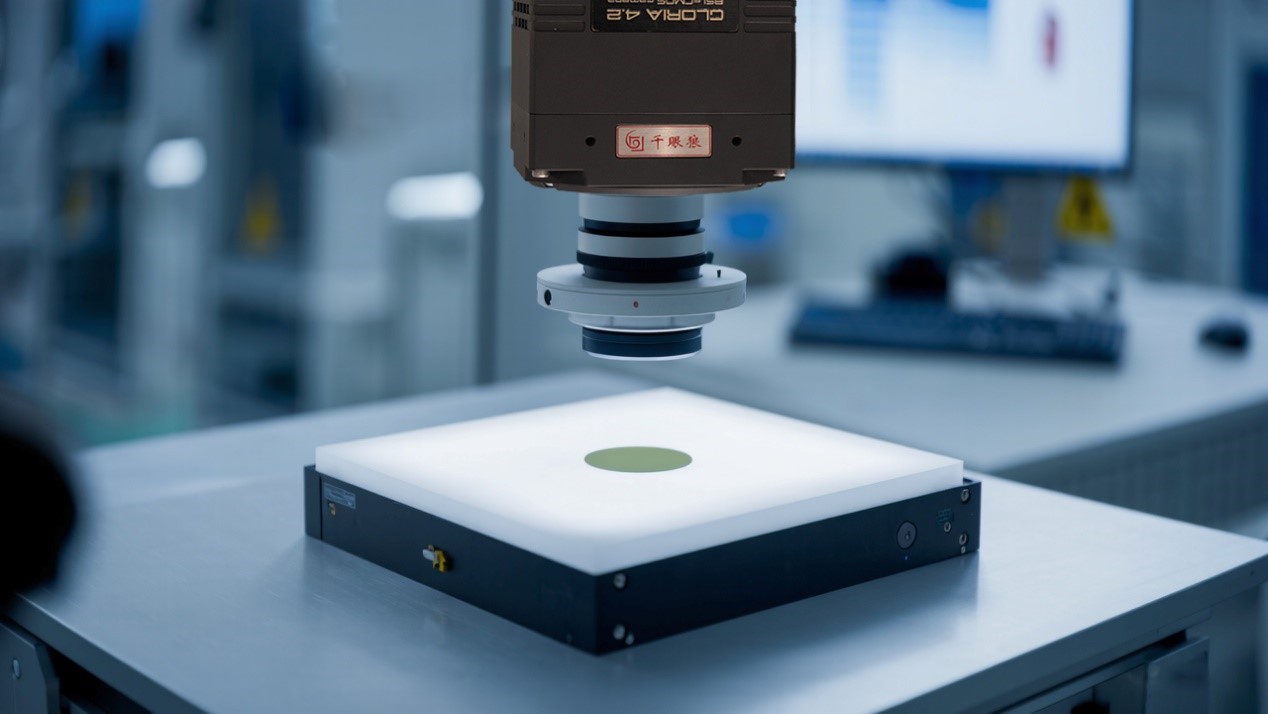

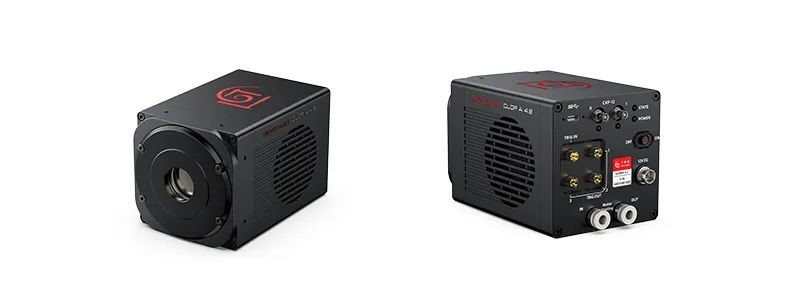

裸晶圆表表检测：利用千眼狼 Gloria sCMOS科学相机UV波段检测能力、95%量子效能与16bit动态领域，鉴别晶圆抛光后的纳米级划痕。
图案晶圆检测：利用千眼狼Gloria sCMOS科学相机的弱光探测能力，融合光学系统与AI算法，分辨光刻后的线宽误差、套刻误差等缺点，实现对传统电子显微镜检测规划的有效代替。
光掩模对准与晶圆键合：利用科学相机低噪声个性（暗电流0.2e-/p/s）保险弱光环境下对准象征鉴别，键合界面间隙检测精度可达亚微米级。
中科视界致力于为泛半导体行业提供高快机械视觉与AI技术组合，依附高快视觉系统天生的海量图像数据，通过AI训练关键工序的工艺参数预测模型，深度挖掘机械视觉数据价值，持续为产业升级赋能。
